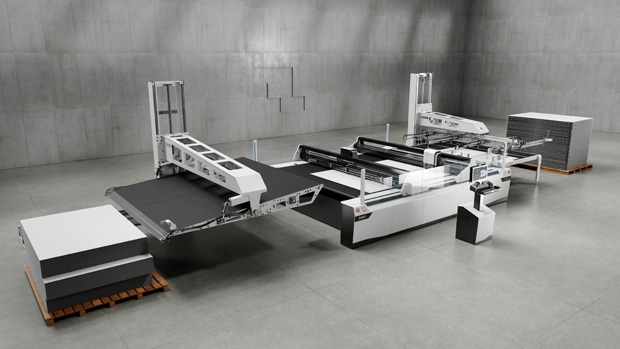

Die Q-Line mit BHS180 beseitigt den Flaschenhals im Zuschnitt, indem es jeglichen manuellen Bedienereingriff im Materiahandling eliminiert. (Bild: Zünd)
Zünd, Schweizer Hersteller digitaler Zuschnittlösungen, erweitert sein Maschinen-Portfolio um eine Systemlösung für die industrielle Palette-zu-Palette-Produktion. Die neue Q-Line mit Board Handling System BHS180 und Undercam soll sich vorallem durch eine intelligente Bedienphilosophie und eine hochgradige Automatisierung auszeichnen.
Anzeige
Die Q-Line mit BHS180 ist laut Hersteller eigens auf die Anforderungen der hochautomatisierten industriellen Endverarbeitung von bedrucktem Bogenmaterial für Displays und Verpackungen abgestimmt. Neue Maschinenkomponenten sollen in ihrer Summe für Geschwindigkeiten von bis zu 2,8 m/sec sorgen. Der neuartige Unterbau der neuen Cutter der Q-Line besteht aus hochstabilem Mineralguss und soll auch bei Höchstgeschwindigkeiten für Laufruhe und damit Präzision im Zuschnitt sorgen. Die Produktionsbalken sind aus carbonfaserverstärktem Kunststoff gefertigt, was sie sehr leicht und widerstandsfähig macht. Dadurch können laut Zünd auch anspruchsvolle Materialien bei hoher Geschwindigkeit und mit hoher Qualität verarbeitet werden. Die Beschleunigung von bis zu 2,1g ermöglichen die Linearantriebe. Auch der automatische Materialtransport von Palette zu Palette maximiert die Produktivität im Produktionsworkflow und verhindert Stillstandzeiten.
Unterbrechungsfreie Auftragsabwicklung
Eine unterbrechungsfreie, individualisierte Auftragsabwicklung bedingt darüber hinaus einen lückenlosen und übersichtlichen Auftragsworkflow. Über QR-Codes erfasst das System die hinterlegten Auftragsinformationen und gewährleistet damit laut Hersteller eine intelligente und fehlerfreie QR-Code-Produktion. Sie erlaubt, unterschiedliche Jobs gestapelt zu verarbeiten.
Die in die Bogenzuführung integrierte Undercam erfasst das Druckbild auf dem Bogen. Sie erkennt jeglichen Verzug im Druckbild, kompensiert diesen und soll somit jederzeit die exakte Übereinstimmung von Druck- und Schneiddaten gewährleisten. Die Software passt die Schneidkonturen bei jedem Scan on the fly und in Echtzeit an das Druckbild an.
Das neuartige Design der Entnahmeeinheit soll zudem eine einfache und saubere Abstapelung von stegfrei zugeschnittenen Bogen erlauben. Unterschiedliche Aufträge legt die Entnahmeeinheit seitlich versetzt auf dem Stapel ab. Damit können die fertigen Jobs für die weitere Verarbeitung sehr einfach dem Stapel entnommen werden. Auch etwaige Fehlbogen werden seitlich versetzt abgelegt und sind damit bei der Palettenentnahme sehr einfach ersichtlich.
Die neue Q-Line mit BHS180 ist als Doppelbalkensystem in drei verschiedenen Größen verfügbar. Der Anwender wählt die passende Maschinengröße für seine spezifischen Produktionsprozesse aus. Ob er Losgröße 1, Klein- oder Großserien produziert, spielt dabei eine untergeordnete Rolle. Der Zünd Cutter Q 32-32 D verfügt über eine Arbeitsbreite von 3,2 m, der Q 22-32 D von 2,2 m und der Q 18-32 D von 1,8 m.
