Automatisierte Abstapellösung durch Helmar Schmidt in Braunschweig installiert
Westermann investiert in zwei MBO CoBo-Stacks
von Redaktion,

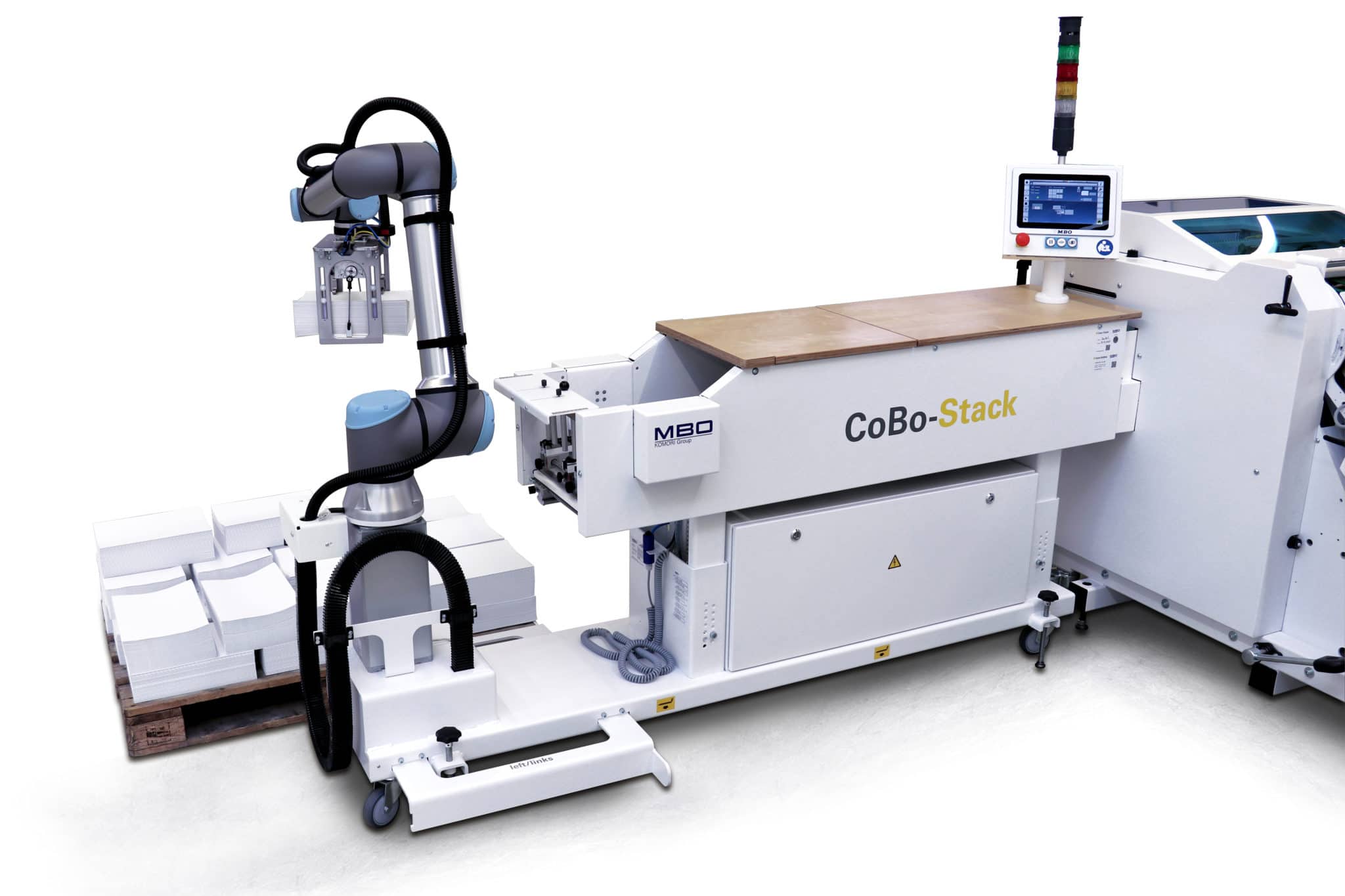

Beispiel für den Einsatz eines CoBo-Stack zum Abstapeln von gefalzten Druckbogen hinter einer MBO-Maschine
Die Westermann Druck GmbH hat in zwei neue CoBo-Stack-Abstapelroboter der MBO Postpress Solutions GmbH investiert. Die Roboter wurden im Sommer 2020 am Standort Braunschweig installiert. Sie sollen hauptsächlich hinter zwei Großformat-Falzmaschinen vom Typ MBO T1120 stehen. Die Maschinen produzieren im Doppelstrom. Es fallen also große Mengen gefalzter Signaturen an, die sich mit Hilfe des CoBo-Stacks sehr effizient auf Paletten absetzen lassen.
Die Abstapelroboter sind mobil und können jederzeit hinter die ebenfalls neue MBO K80-Kombifalzmaschine und anderen Maschinen platziert werden. Beide CoBo-Stacks verfügen über die optionale Höhenverstellung. Dadurch können Paletten bis zu einer Höhe von 140 cm gestapelt werden. Seitens Westermann wurde sofort die hohe Effizienz und damit verbundene Kosteneinsparung, sowie die starke körperliche Entlastung für das Personal erkannt.
Anzeige
Der MBO CoBo-Stack ist ein Cobot, also ein kollaborierender Roboter, der ohne Schutzkäfig auskommt. Produktstapel, wie zum Beispiel gefalzte Signaturen, werden von der Auslage auf den Tisch des CoBo-Stack befördert. Von dort greift der Cobot die Stapel und setzt sie auf Paletten ab. Die Paletten können an beiden Seiten der Auslage platziert werden, wodurch unterbrechungsfrei gearbeitet werden kann. Während der MBO CoBo-Stack eine Palette befüllt, kann der Bediener die volle Palette auf der anderen Seite der Auslage beiseite fahren und die nächste, leere Palette vorbereiten. Auf die Paletten kann der Cobo-Stack aber auch wechselseitig absetzen.
Eine Kontrollleuchte und ein akustisches Signal zeigen verschiedene Betriebszustände an. Dadurch muss sich der Bediener nicht ständig direkt neben der Produktionsmaschine aufhalten und hat Zeit, sich um administrative Dinge zu kümmern, wie zum Beispiel die Qualitätskontrolle oder die Vorbereitung des nächsten Auftrags.
Die Beratung und Verhandlungen mit Westermann Druck haben Jens Liebetreu und Maik Wongel von der MBO-Vertretung Helmar Schmidt übernommen. Auch wurde die Aufstellung und Einweisung durch den Service von Helmar Schmidt durchgeführt.

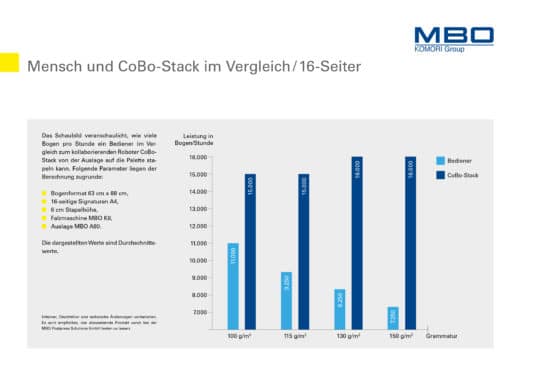

Leistungsvergleich beim Abstapeln: Was der CoBo-Stack im Vergleich zu einer menschlichen Arbeitskraft schafft
Automatisierung in der Druckweiterverarbeitung
Der CoBo-Stack bringt grundlegende Automatisierung in die Druckweiterverarbeitung. An der Auslage der Falzmaschinen müssen die Stapel bislang händisch aus der Maschine genommen und abgesetzt werden. Diese Tätigkeit ist auf Dauer körperlich stark belastend, zeitraubend und begrenzt die Produktionsleistung der Falzmaschinen.
Der kollaborierende Abstapelroboter CoBo-Stack automatisiert und digitalisiert diese Tätigkeit. Er setzt bis zu 1,8 Tonnen Material pro Stunde auf Paletten ab. Der Maschinenbediener hat so mehr Zeit, der Falzqualitätskontrolle oder der Logistik nachzugehen.
Die Leistungsfähigkeit des CoBo-Stacks ermöglicht eine höhere Produktionsleistung der Falzmaschine. Durch die körperliche Entlastung des Bedieners wird dessen Gesundheit und Zufriedenheit gewahrt bzw. verbessert. Die Produktionsunterbrechung, die notwendig ist, um die Falzmaschine mit zu verarbeitendem Papier zu versorgen, kann wesentlich verkürzt werden, da der Bediener durch die Arbeit des CoBo-Stacks Zeit hat, diese Paletten bereits vorzubereiten.
Der CoBo-Stack verfügt über zwei Palettenstellplätze für fertigproduzierte Stapel. Deshalb muss die produzierende Falzmaschine nicht angehalten werden, wenn eine Palette gewechselt werden muss.
